에러 코드에 따른 원고 JAM 위치

대상기종 : M610, M611, M612, M616, M617

■ 에러 코드에 따른 원고 JAM 위치

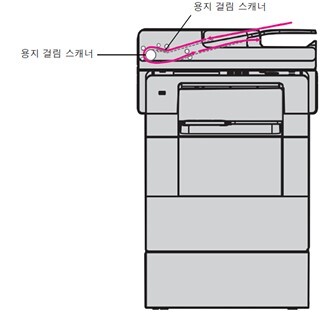

1. 다음 그림은 ADF 내에서 원고의 이동 경로를 나타냅니다.

→ ADF에 JAM 발생시 윗상단 ADF 커버를 왼쪽으로 재껴 열면 걸린 용지를 제거할 수 있습니다.

용지의 지분, 먼지, 롤러의 마모에 의해서도 용지걸림이 발생할 수도 있어

마른천으로 롤러의 먼지를 닦으면 용지걸림을 방지할 수 있습니다.

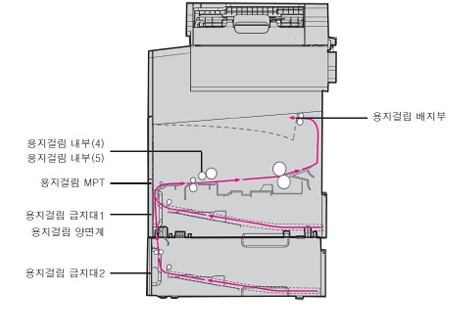

2. 다음 그림은 복합기 내에서 용지의 이동 경로를 나타냅니다.
급지 부분(급지대나 다용도 급지대)과 사용하는 배지부분에 따라 경로는 달라집니다.

→ 용지걸림시 발생되는 위치 에러에 따라 커버를 열어 용지를 제거 할수 있습니다.

오른쪽 정착부 커버쪽에서 발생되는 잼은 정착부의 높은 열로 뜨거우니 주의하셔야 합니다.

급지부에서 발생되는 용지걸림은 장착되어 있는 용지를 탈탈 털어 재장착시 용지 사이즈 가이드에

맞게 용지를 적재해 주시기 바랍니다.

증상이 동일할 경우에는 기술사원의 조치가 필요합니다.

신도리코 복합기를 사용하면서 에러 코드에 따른 원고 JAM 위치를 설명 드립니다.
